天津矿山金属探测仪电路，在电路设计中应用了新金属检测技术——数字移相及数字化检测技术，高灵敏度设计，将220V交流电转换成直流电源，通过数字电路将高频电流供给传感器，形成高频磁场。当有金属通过传感器时，金属中产生涡流，通过放大电路将被放大的输出信号送回控制回路，产生控制信号，控制驱动电路输出，使本机报警指示输出、外界输出动作，从而达到利用金属进入传感器电磁场范围时所产生的微弱变化信号，通过工控数字电路对之进行分析处理并驱动执行机构动作，从而排出危害金属。检测灵敏度最高可达φ20mm铁、铝球，并且灵敏度调试简单方便，最高灵敏度会随传感器的不同而有所改变。

一、天津矿山金属探测仪电路

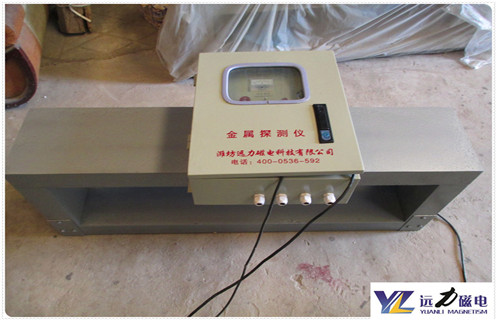

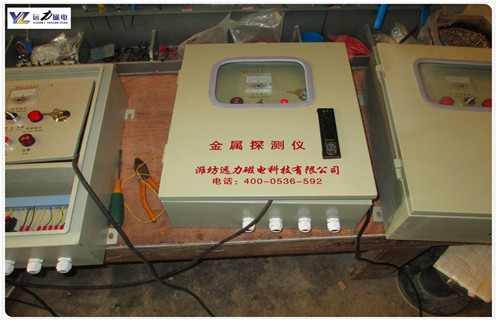

GJT系列金属探测仪工控数字电路板安装在单独的数控箱内。数控箱为户外型双重防水防尘、耐腐蚀的不锈钢喷塑结构。符合IP54标准,对于不同规格的传感器，所配套的数控箱结构、外形及安装尺寸、调整、使用方法基本相同。

数控箱内装有防尘结构的工控数字电路板、电源设备及用户接线端子等。工控数字电路箱内有信号检测电路、信号处理电路、信号输出电路、故障自检电路、直流供应电路等，和调整设定装置、信号指示器件及仪表等。

外形尺寸：480×400×170(mm)

重量： 15kg

电源电压：AC220 ±10%，50HZ/60HZ

功耗：<60W

环境温度：-20 ℃ ～45 ℃

外接输出：控制接点2C(2组转换接点)，AC220V 1A。

适用带速：1 ～3.0M/S

探测：自动复位

防护等级：IP54

数控箱与传感器之间电缆长度：5M(标准型)
